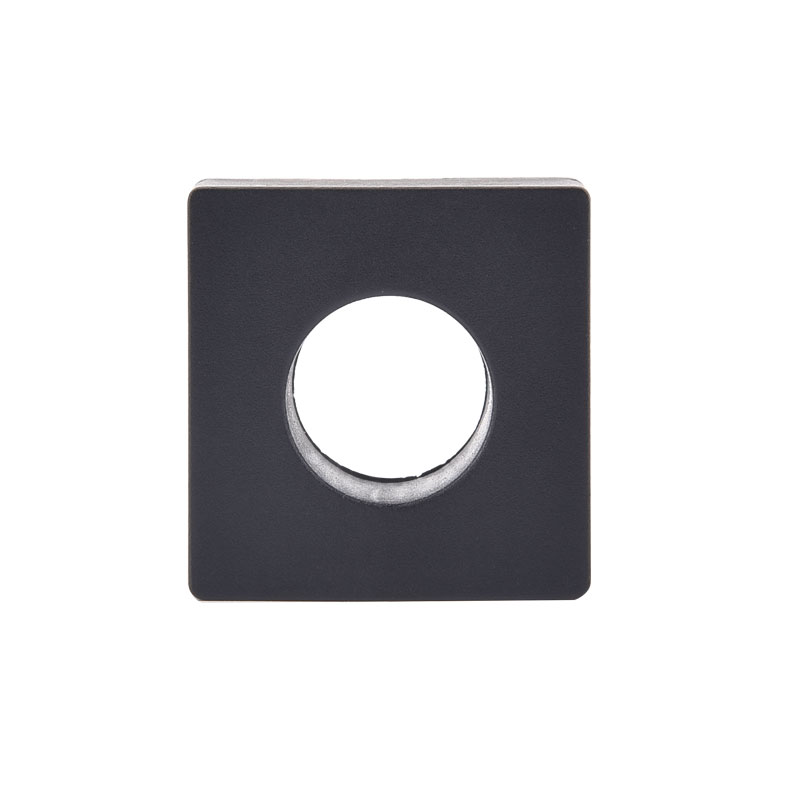

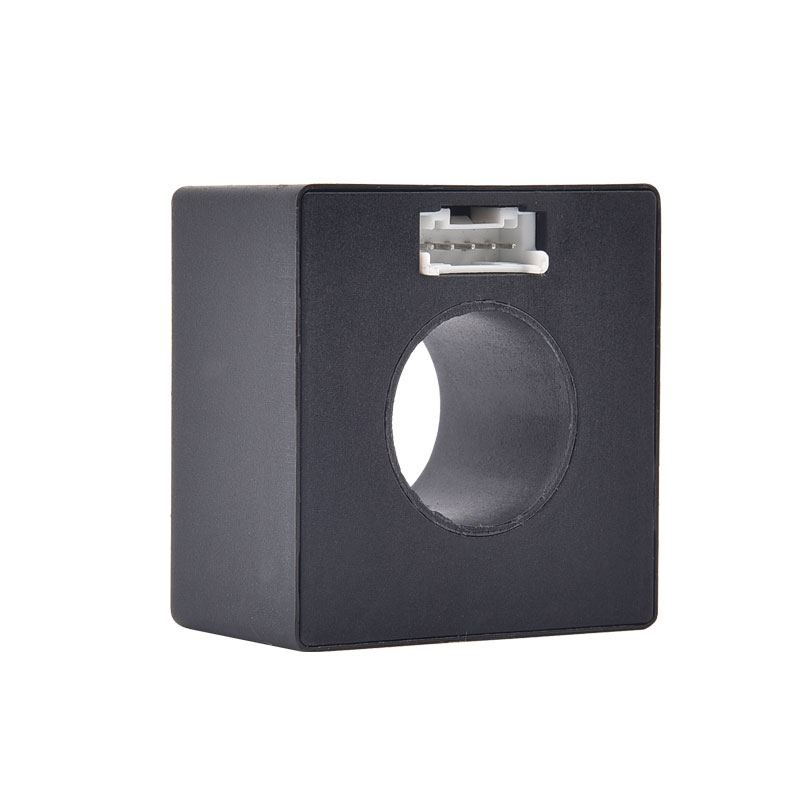

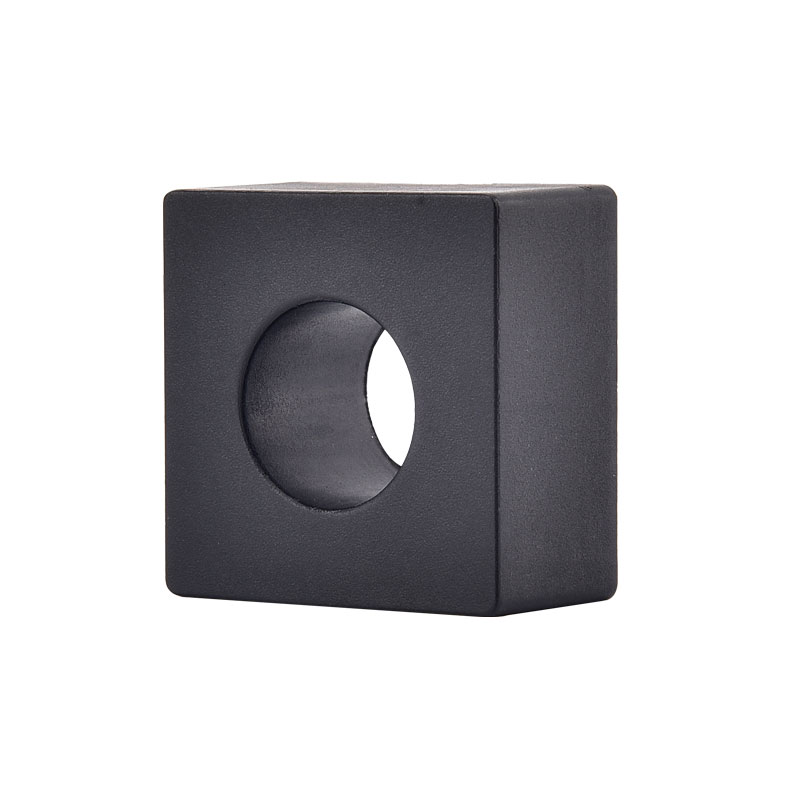

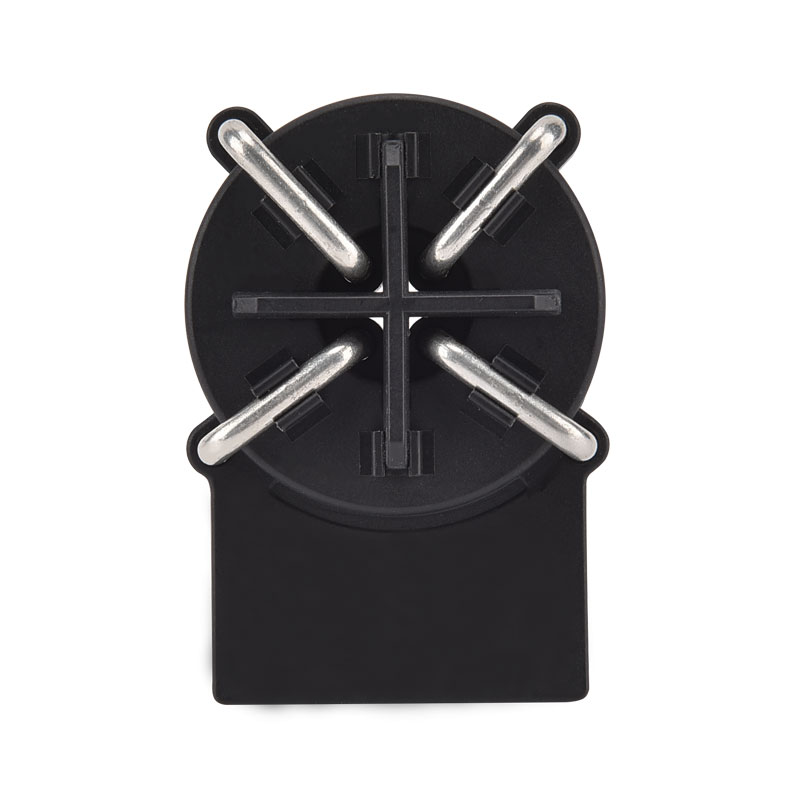

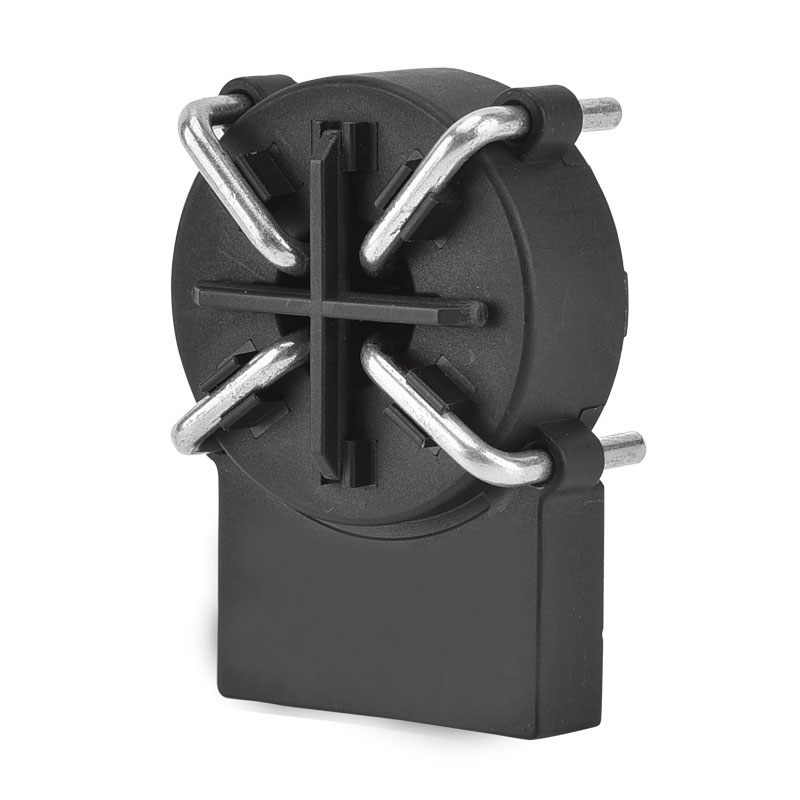

مستشعر تسرب من النوع B دقيق عالي الدقة

Xinkong هي شركة مصنّعة ومورد للتسرب من النوع B من النوع B مع خبرة عديدة من الخبرة. يمكن لمستشعر تسرب من النوع B الدقيق العالي تلبية العديد من التطبيقات ، إذا كنت مهتمًا بخدمات الجودة الخاصة بنا ، فيمكنك استشارةنا الآن ، وسنعود إليك على الفور. إن وظيفة أمان مهمة لهذه الأجهزة هي مراقبة تيار التسرب للنظام بأكمله من وحدات الطاقة ضد الأرض. يمكن أن يصبح النظام المعيب خطيرًا بالنسبة للأشخاص أو يسبب الحرائق. قبل أن يأتي حتى الآن ، يجب فصل وحدات الطاقة عن الشبكة. يحتوي تيار التسرب على مكونات DC و AC. لذلك فإن وحدة مراقبة AC/DC الحساسة ضرورية.

إرسال استفسار

وصف المنتج

Xinkong هي شركة ومورد مستشعر تسرب من نوع B ، معروف بخدمة الجودة. Wenzhou Xinkong Import & Export Co. ، Ltd. هي مؤسسة مبتكرة تدمج الأبحاث العلمية والإنتاج والمبيعات. تغطي شبكة مبيعات الشركة العديد من البلدان والمناطق مثل أوروبا وجنوب شرق آسيا ، وجودة منتجاتها وخدمتها مستقبلًا جيدًا من قبل العملاء. يمكنك أن تطمئن لشراء مستشعر تسرب من النوع B من نوع B.

سمات

■ العرض واحد +5 V

■ الناتج المرتفع والمنخفض المستوى

■ وظيفة الاختبار الذاتي

■ مثبتة على لوحة ثنائي الفينيل متعدد الكلور

التطبيقات

■ اكتشاف خطأ الأرض

■ محطة شحن المركبات الكهربائية

■ الكشف الحالي تسرب المحول

معيار

■ قابلة للتطبيق على متطلبات التيار المتبقية IEC 62752

■ قابلة للتطبيق على المتطلبات الحالية المتبقية IEC 62955 لـ RDC-MD

■ مكونات مصممة ROHS/الوصول الكامل

ملخص

وظيفة أمان مهمة لهذه الأجهزة هي مراقبة تيار التسرب للنظام بأكمله من وحدات الطاقة ضد الأرض. يمكن أن يصبح النظام المعيب خطيرًا بالنسبة للأشخاص أو يسبب الحرائق. قبل أن يأتي حتى الآن ، يجب فصل وحدات الطاقة عن الشبكة. يحتوي تيار التسرب على مكونات DC و AC. لذلك فإن وحدة مراقبة AC/DC الحساسة ضرورية.

وحدة الكشف الحالية عن سلسلة XKCA قابلة للتطبيق على نطاق واسع ، لا سيما في محطات الشحن العامة للسيارات الكهربائية والدراجات الكهربائية والدراجات الكهربائية ورسوم الشحن وإدارة سلامة الطاقة. إنه يوفر استخدامًا بسيطًا وتثبيتًا سهلاً.

تخطيطي التطبيق النموذجي ：

تعريف PIN ：

رقم PIN	رمز	نوع الدبوس	وظائف
1	VDD	قوة	إمدادات الطاقة الوحدة ، الجهد القياسي 5VDC إدخال الجهد المطلوب أن يكون ضمن 4.85 ~ 5.15VDC ، قدرة إخراج الطاقة> 100mA تموج مزود الطاقة ≤ 150mV
2	رحلة	الإخراج	عندما يتجاوز التيار المتبقي العتبة ، يتغير مستوى الإخراج من أسفل إلى أعلى
3	GND	قوة	أرضي
4	كال	مدخل	عندما يتم إجراء هذا الدبوس على 0VDC ، ستحسب الوحدة النمط النمط النمط الصفر وتخزين القيمة للتسجيل في MCU لإنهاء عملية المعايرة. عند استخدام وظيفة CAL ، يجب أن تكون الدائرة الرئيسية متوقفة لضمان عدم وجود تدفق تيار متبقي
5	امتحان	مدخل	قبل البدء في الشحن ، قم بإجراء اختبار محاكاة على المنتج من خلال هذا الدبوس للتحقق مما إذا كان المنتج يعمل بشكل طبيعي

الخصائص الكهربائية/الموثوقية ：

	شار	دقيقة	طبعة	الأعلى	وحدة
1	تيار RMS الاسمي الأساسي (1 مرحلة / 3phase)		32	80	A
2	الجهد توريد	4.85	5	5.15	V
3	الرطوبة النسبية			95	%
4	درجة حرارة التشغيل المحيطة	-40		+105	℃
5	درجة حرارة التخزين المحيطة	-20		+65	℃
6	استهلاك الطاقة			≤110	ميغاواط
7	إدخال/إخراج الجهد ، مستوى منخفض	0		0.6	V
8	إدخال/إخراج الجهد ، المستوى العالي	4.2		5	V
9	حياة التصميم النظرية		≧ 20		سنة
10	ارتفاع التشغيل			≤4000	m

التيار الرحلة (الخصائص ذات الصلة الحالية المتبقية) ：

	واف	التكرار	دقيقة	طبعة	الأعلى	وحدة
1	S-DC	-	3	4.5	6	م
2	2pdc	-	3.5	5	7	م
3	3pdc	-	3.1	4.5	6.2	م

وقت الرحلة (الخصائص الحالية المتبقية) ：

	واف	التكرار	حاضِر	طبعة	الأعلى	وحدة
1	S-DC	-	6mA	100	1000	آنسة
2	S-DC	-	60mA	50	300	آنسة
3	S-DC	-	200MA	50	100	آنسة
4	2pdc	-	60mA	50	300	آنسة
5	2pdc	-	200MA	50	100	آنسة
6	3pdc	-	60mA	50	300	آنسة
7	3pdc	-	200MA	50	100	آنسة

Notrip-time (الخصائص ذات الصلة الحالية المتبقية) ：

	واف	التكرار	حاضِر	الحد الأدنى	وحدة
1	AC	50 هرتز	30mA	∞	آنسة
2	AC	50 هرتز	60mA	300	آنسة
3	AC	50 هرتز	150MA	80	آنسة
4	AC	50 هرتز	5A	80	آنسة

بُعد المنتج (مم) ：

ملاحظة: يمكن تخصيص الأسلاك الطرفية.

مخطط التوقيت ：

■ VDD سرعة التشغيل ≤ 5ms/v

■ T1 كوقت انتظار ، يُقترح T1 ≥ 100ms

■ 50 مللي ثانية T2≤100ms ، Cal Pin Low Time أكثر من 50 مللي ثانية ، يبدأ المنتج في الدخول إلى مرحلة الصفر

■ T3≥500ms وانتظر حتى يكتمل الصفر

■ T4≈400ms ، ويجب أن تنتظر إشارة الاختبار الذاتي حتى يكتمل T3 قبل تطبيقه

■ إخراج دبوس الرحلة عالي المدة TX = 100ms (تحقق من وظيفة الاختبار الذاتي)

■ ty = 100ms هو وقت التلاشي عالي مستوى الرحلة (يعطل التحقق من الاختبار الذاتي)

دائرة الاختبار الذاتي ：

■ 2 يتجول على ZCT لتوليد التيار المتبقي Simualted DC
■ باستخدام VDD لإنشاء قيمة نموذجية = 6.53 MADC محاكاة التيار المتبقي
■ هذا التيار هو حالة التعثر الأكثر تقييدًا لاختبار ما إذا كان النظام يعمل بشكل صحيح

علامة الوجه الرقمية عتبة الوجه ：

■ لتجنب تذبذب الإشارة ، تم ضبط تقليب إخراج إشارة التعثر مع عتبة التعثر وعتبة الاسترداد

■ عند الوصول إلى عتبة التعثر， الوجه X-Out ذي الصلة ， وعندما ينخفض التيار إلى عتبة الاسترداد ، الوجه X-Out ذو الصلة مرة أخرى ، والعودة إلى حالة منخفضة المستوى
