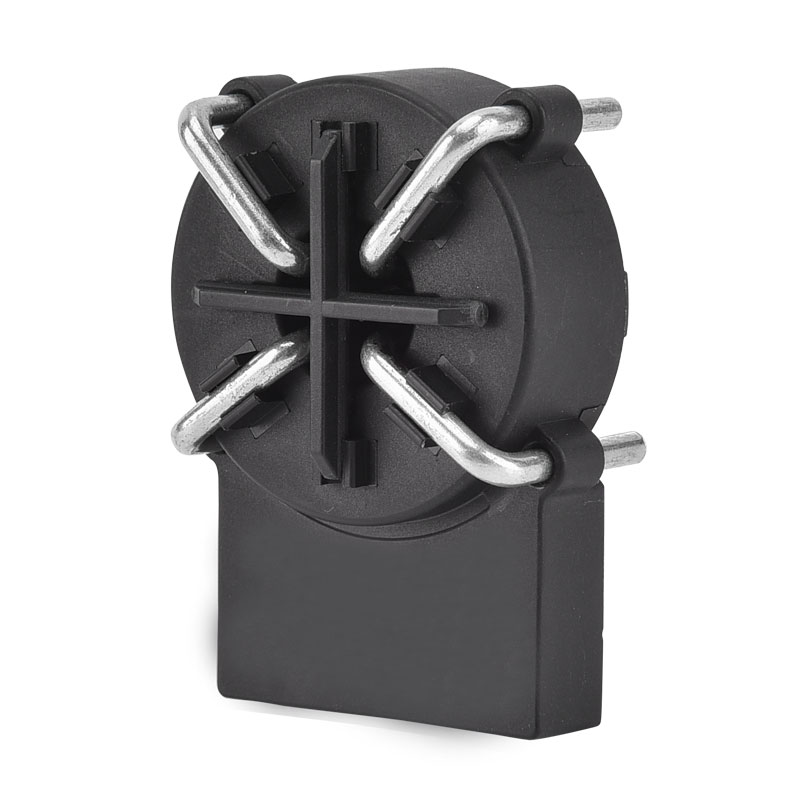

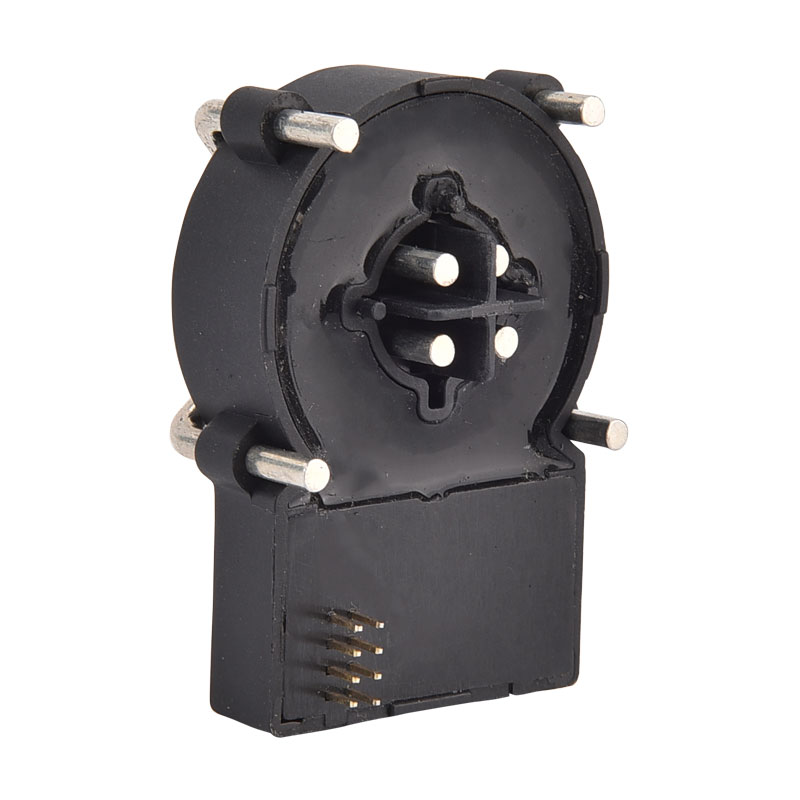

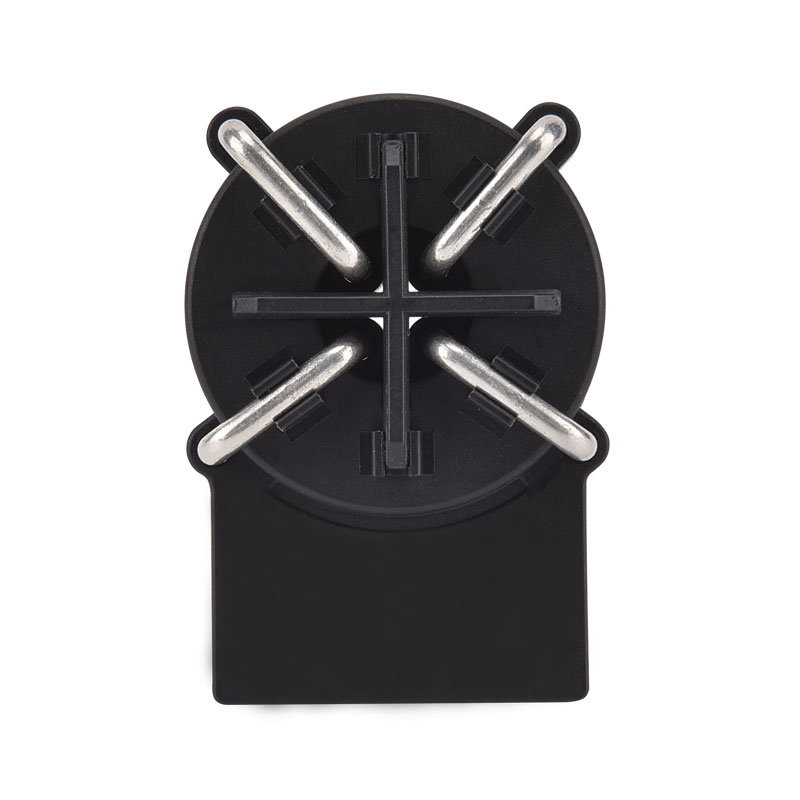

وحدة الكشف الحالية عن سلسلة XKCA قابلة للتطبيق على نطاق واسع ، لا سيما في محطات الشحن العامة للسيارات الكهربائية والدراجات الكهربائية والدراجات الكهربائية ورسوم الشحن وإدارة سلامة الطاقة. إنه يوفر استخدامًا بسيطًا وتثبيتًا سهلاً.
سمات
■ العرض واحد +5 V
■ الإخراج الرقمي المفتوح المفتوح ، 20MAAC/6MADC إشارة
■ الموصلات الأولية 3 مرحلة على الوحدة النمطية (TYP. 32A ، MAX. 40A)
■ إخراج PWM لـ DC مؤشر القيمة الحالية المتبقية (0 ~ 30mA)
■ إخراج الخطأ لإشارة خطأ النظام
■ مثبتة على لوحة ثنائي الفينيل متعدد الكلور
■ وظيفة الاختبار الذاتي
التطبيقات
■ اكتشاف خطأ الأرض
■ محطة شحن المركبات الكهربائية
■ الكشف الحالي تسرب المحول
معيار
■ قابلة للتطبيق على متطلبات التيار المتبقية IEC 62752
■ قابلة للتطبيق على المتطلبات الحالية المتبقية IEC 62955 لـ RDC-PD
■ قابلة للتطبيق على متطلبات التيار المتبقية UL2231
■ مكونات مصممة ROHS/الوصول الكامل
المنتج المنتج
تخطيطي التطبيق النموذجي :
تعريف PIN :
دبوس لا | اسم الدبوس | وظيفة |
1 | خطأ | ■ دبوس إخراج المفتوح المفتوح للإشارة إلى حالة صدع النظام ■ عندما لا يوجد خطأ في النظام ، سيتم إجراء هذا الدبوس إلى GND ■ عند حدوث خطأ في النظام ، سيكون هذا الدبوس عاليًا |
2 | اختبار | ■ عند إجراء هذا الدبوس على 0VDC ، ستحسب الوحدة النمط النمط النمطية نقطة الصفر وتخزين القيمة للتسجيل في MCU لإنهاء عملية المعايرة. ■ بعد الانتهاء من المعايرة ، سيقوم النظام بإنشاء التيار المتبقي محاكاة داخليًا ، للتحقق مما إذا كانت الوحدة يمكنها القيام بالاستجابة الصحيحة. خلال هذا الإجراء ، سوف يتحول X20-OPT & X6-OPT إلى عدوى إذا كانت وحدة تعمل بشكل صحيح. انتباه: ■ عند استخدام دالة الاختبار ، يجب قطع الدائرة الرئيسية لضمان عدم وجود تدفق تيار متبقي ■ عند استخدام دالة الدبوس هذه ، يرجى اتباع شخصية الرسم البياني الزمني |
3 | X6-Out | ■ إذا تجاوز التيار المتبقي قيمة Trippling DC مسبقًا (لهذه الوحدة النمطية عادة 4.5 MADC) ، فإن هذا الإخراج في حالة عالية الإمكانية ■ عندما يتجاوز إجمالي R.M.S الحالي المتبقي قيمة Trippling All-Current ، يكون هذا الإخراج في حالة عالية التثبيت ■ عند حدوث خطأ في النظام ، يكون هذا المخرج في حالة عالية التغذية ■ بالنسبة للظروف العادية الأخرى ، يكون هذا الإخراج في مستوى منخفض (GND) |
4 | x20-خارج | ■ إذا تجاوز التيار المتبقي المسبق قيمة التعثر المسبق للجميع (بالنسبة إلى Pure-AC عادة 17.8 MAAC) ، فإن هذا الإخراج في حالة عالية التثبيت ■ عند حدوث خطأ في النظام ، يكون هذا المخرج في حالة عالية التغذية ■ بالنسبة للظروف العادية الأخرى ، يكون هذا الإخراج في مستوى منخفض (GND) |
5 | GND | ■ الأرض |
6 | VDD | ■ وحدة امدادات الطاقة ، الجهد القياسي 5VDC ■ إدخال الجهد المطلوب أن يكون ضمن 4.85 ~ 5.15VDC ، قدرة إخراج الطاقة> 100mA ■ تموج مزود الطاقة ≤ 150mV (يُقترح استخدام دائرة LDO ، للرجوع إلى IC LP2985A-50DB) |
7 | PWM | ■ الإشارة إلى مكون التيار المتبقي DC مع دورة الرسوم مع 8 كيلو هرتز PWM ■ دقة الإخراج = 3.33 ٪/MADC من 0 ~ 30madc ■ الدقة حول ± 0.5mA |
8 | نورث كارولاينا | ■ غير مستخدم |
الخصائص الكهربائية/الموثوقية :
شار | دقيقة | طبعة | الأعلى | وحدة | |
1 | تيار RMS الاسمي الأساسي (1 مرحلة / 3phase) | 32 | 40 | A | |
2 | الجهد توريد | 4.85 | 5 | 5.15 | V |
3 | درجة حرارة التشغيل المحيطة | -40 | +105 | ℃ | |
4 | درجة حرارة التخزين المحيطة | -20 | +65 | ℃ | |
5 | استهلاك الطاقة الثابت | 110 | ميغاواط | ||
6 | التخليص الكهربائي ؛ الابتدائية الأولية | 6.5 | مم | ||
7 | التخليص الكهربائي ؛ الابتدائية الثانوية | 10 | مم | ||
8 | مسافة زحف ؛ الابتدائية الأولية | 8 | مم | ||
9 | مسافة زحف ؛ الابتدائية الثانوية | 10 | مم | ||
10 | مدخلات الجهد ، مستوى منخفض | 0 | 0.6 | V | |
11 | مدخلات الجهد ، المستوى العالي | 4.2 | 5 | V | |
12 | حياة التصميم النظرية | 20 | سنة | ||
13 | ارتفاع التشغيل | 4000 | m |
التيار الرحلة (الخصائص ذات الصلة الحالية المتبقية) :
واف | التكرار | دقيقة | طبعة | الأعلى | وحدة | |
1 | AC | 50 هرتز | 15 | 17.8 | 20 | م |
2 | A0 | 50 هرتز | 11 | 17 | 26 | م |
3 | A90 | 50 هرتز | 10 | 18.5 | 27 | م |
4 | A135 | 50 هرتز | 10 | 22.9 | 28 | م |
5 | 2pdc | - | 3.5 | 5.0 | 7 | م |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | م |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | م |
وقت الرحلة (الخصائص الحالية المتبقية) :
واف | التكرار | حاضِر | طبعة | الأعلى | وحدة | |
1 | AC | 50 هرتز | 30mA | 50 | 1000 | آنسة |
2 | AC | 50 هرتز | 60mA | 16 | 100 | آنسة |
3 | AC | 50 هرتز | 150MA | 15 | 60 | آنسة |
4 | AC | 50 هرتز | 5A ~ 100A | 8.5 | 60 | آنسة |
5 | A0 | - | 42MA | 25 | 100 | آنسة |
6 | A0 | - | 84MA | 18 | 60 | آنسة |
7 | A0 | - | 210MA | 10 | 60 | آنسة |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | آنسة |
9 | A0+DC | - | 84MA+6MADC | 15 | 60 | آنسة |
10 | A0+DC | - | 210MA+6MADC | 15 | 60 | آنسة |
11 | S-DC | - | 6mA | 48 | 1000 | آنسة |
12 | S-DC | - | 60mA | 16 | 100 | آنسة |
13 | S-DC | - | 300MA | 8.5 | 60 | آنسة |
14 | 2PDC/3PDC | - | 60mA | 20 | 100 | آنسة |
15 | 2PDC/3PDC | - | 120MA | 15 | 60 | آنسة |
16 | 2PDC/3PDC | - | 300MA | 12 | 60 | آنسة |
17 | 2PDC/3PDC | - | 5A ~ 100A | 12 | 60 | آنسة |
بُعد المنتج (مم) :
مخطط التوقيت :
■ T0 كوقت انتظار لاستقرار النظام ، T0≈ 270ms
■ T1 كوقت انتظار ، يُقترح T1 ≥ 100ms
■ T2 كوقت ترتيب المعايرة واختبار الذات ، يقترح 50 مللي ثانية ≤ T2 ≤ 100ms
■ T3 كوقت انتظار للاختبار الذاتي DC ، T3≈ 200ms ، يقترح قراءة X6-Out بعد 300 مللي ثانية
■ T4 كوقت انتظار للاختبار الذاتي AC ، T4≈ 690ms ، يُقترح قراءة X30-Out بعد 300 مللي ثانية
■ T5 كوقت مدة الإشارة إلى الاختبار الذاتي AC ، T5 ≈ 1580ms
■ T6 كوقت مدة الإشارة إلى الاختبار الذاتي DC ، T6 ≈ 1090ms
دائرة الاختبار الذاتي :
■ 2 يتجول على ZCT لتوليد التيار المتبقي Simualted DC
■ باستخدام VDD لإنشاء قيمة نموذجية = 6.53 MADC محاكاة التيار المتبقي
■ هذا التيار هو حالة التعثر الأكثر تقييدًا لاختبار ما إذا كان النظام يعمل بشكل صحيح
علامة الوجه الرقمية عتبة الوجه :
■ لتجنب تذبذب الإشارة ، تم ضبط تقليب إخراج إشارة التعثر مع عتبة التعثر وعتبة الاسترداد
■ عند عتبة التعثر تم الوصول إليها , الوجه X-Out ذي الصلة , وعندما ينخفض التيار إلى عتبة الاسترداد
، الوجه X-Out ذو الصلة مرة أخرى ، والعودة إلى حالة منخفضة المستوى
■ تم تعيينه كقيمة تعثر نموذجية بنسبة 100 ٪ ، و
تم تعيينه كقيمة التعثر النموذجية بنسبة 55 ٪
