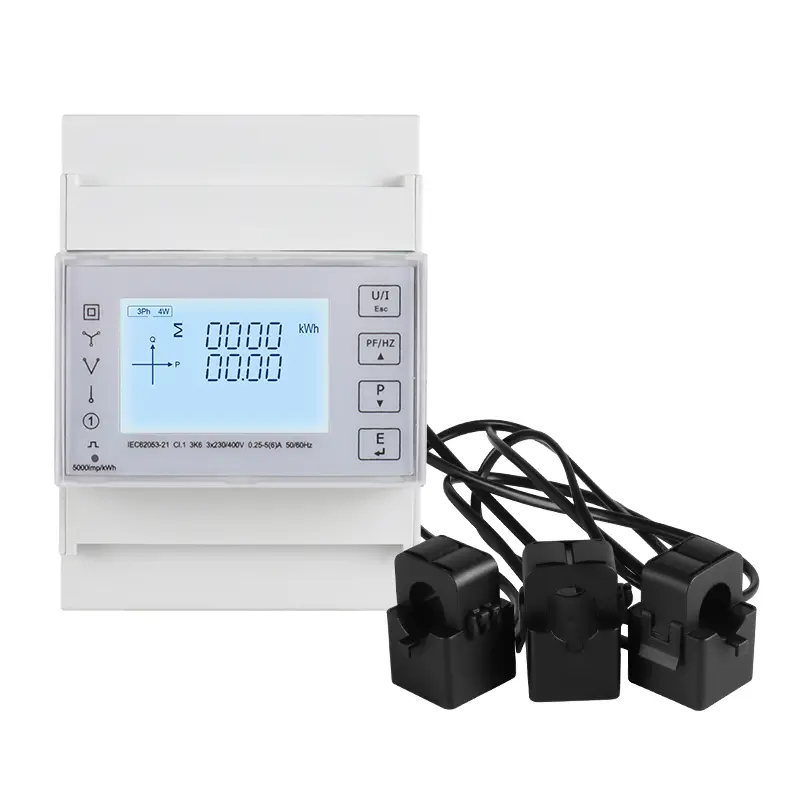

3p 4W قياس عالي الدقة DIN RAIL MEARE SMART

Xinkong Electrical هي شركة وموردة ذات عدادات Smart Meter ذات دقة عالية 3p 4W. لقد كنا متخصصين في القياس لسنوات عديدة. تتمتع منتجاتنا بميزة ذات سعر جيد وتغطي معظم أسواق جنوب شرق آسيا والمتوسطة. نتطلع إلى أن تصبح شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

3P 4W قياس عالي الدقة DIN RAILE RAILE METER SMART SMART هو مقياس طاقة التثبيت للسكك الحديدية DIN. المعلمات ، عامل الطاقة وما إلى ذلك ؛ في أثناء يمكنهم أيضا توفير قياس معلمات الطاقة الكهربائية المتعددة ، مثل الطاقة النشطة ذات الاتجاهين ، والطاقة التفاعلية ، وإحصائيات استهلاك الكهرباء الشهرية واليومية. هذه السلسلة من المنتجات يمكن أن تدعم أيضًا تحليل قياس معلمات الطاقة الكهربائية في 1P2W و 3P4W بيئة وبيئة أخرى ، ومراقبة متخصصة للبيئة ، ومتنوعة من الإحساس ببيئة أخرى ، ومراقبة متخصصة في مجال الطاقة ، ومراقبة متخصصة في الوقت المناسب ، ومراقبة متخصصة في الوقت المناسب ، ومراقبة متخصصة في الوقت الحالي ، ومراقبة متخصصة في الوقت المناسب ، ومراقبة متخصصة في الوقت المناسب ، ومراقبة الزمن المتعدد في الوقت المناسب ، ومساحة متخصصة في الوقت المناسب. خصائص الحياة الطويلة. هذه السلسلة من المنتجات مع واجهة اتصال RS485 ، معدل باود الحد الأقصى دعم 38400 بت في الثانية ، ودعم بروتوكولات الاتصال Modbus RTU. يمكن أن يدرك بسهولة وظيفة قراءة البيانات عن بُعد ، واعتماد تصميم LCD على شاشة كبيرة ومفتاح حساس لللمس ، والتي يمكن أن تنفذ بسهولة العرض المحلي وتعيين تشغيل معلمات الفروق. يتمتع المنتج بوظيفة حماية كلمة المرور ، مما يضمن أمان البيانات للمنتج.

3P 4W قياس عالي الدقة ، تم تصميم DIN Rail Energy Smart Meter لمراقبة الطاقة الكهربائية للعاكس الكهروضوئي ، والتحليل الإحصائي لاستهلاك كهرباء الطاقة الجديد ، واحتياجات مراقبة الطاقة من مرافق نظام الطاقة والمباني الذكية. وظيفة الاتصال الكاملة مناسبة للغاية لأنظمة التحكم المختلفة وأنظمة SCADA و أنظمة إدارة الطاقة.

صفات

الحد الأقصى للوصول الحالي 100Adirect

تصاعد السكك الحديدية ، عرض المعامل القياسي 4.

قياس المعلمة متعددة الوظائف ، وتوفير الجهد ، والتيار ، والطاقة النشطة ، والقوة التفاعلية ، والقوة الظاهرة ، والطاقة عامل ، زاوية الطور ، إلخ.

توفير مجموعة متنوعة من البيانات الإحصائية ووظائف التخزين المحلية ، مثل الطاقة ثنائية الاتجاه والطلب والبيانات الإحصائية الأخرى. توفير إحصائيات استهلاك الكهرباء الشهرية خلال الـ 12 شهرًا الماضية وإحصائيات استهلاك الكهرباء اليومية خلال آخر 31 يومًا

دعم وظيفة الاتصال RS485 ، معدل باود يصل إلى 38400 بت في الثانية ، ودعم بروتوكول Modbus RTU.

يدعم واجهة إخراج نبض Optocoupler واحدة ، ويمكن تعيين معلمات الإخراج.

وقت تحديث LCD هو ثانية واحدة ، الدعم اليدوي أو التلقائي عرض التمرير (قابل للتكوين)

حدود

1. يمكن للوحدة قياس وعرض
RMS الفوري قيم
حاضِر	لكل مرحلة ، محايدة
الجهد االكهربى	L-L ، L-N
تكرار	45 إلى 65 هرتز
القوة النشطة	المجموع وفي مرحلة
عامل القوة	المجموع وفي مرحلة
طاقة القيم (تضمين: استيراد ، تصدير ، استيراد + تصدير)

الطاقة النشطة	0 إلى 99999999999 كيلو واط
طاقة نشطة متعددة الأحرف (T1 - T4)	0 إلى 99999999999 كيلو واط
2. يمكن للوحدة قياس وقراءة الاتصالات
طاقة قيم
الطاقة الظاهرة (المجموع)	0 إلى 99999999999 الخميرة
رد الفعل متعدد النارف الطاقة (T1 - T4)	من 0 إلى 99999999999999991 ، تشمل: الاستيراد ، التصدير ، الاستيراد+التصدير
استهلاك الكهرباء الشهري خلال الـ 12 شهرًا الماضية	إجمالي الطاقة النشطة المدى: 0 إلى 99999999999 كيلو واط
استهلاك الطاقة اليومي خلال الـ 31 يومًا الماضية	إجمالي الطاقة النشطة المدى: 0 إلى 99999999999 كيلو واط
3. يمكن للوحدة تسوية
فئة الاتصال	عنوان Modbus ، معدل باود ، بت التكافؤ ، توقف بت
فئة تكوين النظام	كلمة مرور المستخدم (HMI) ، نوع نظام الطاقة
فئة إخراج النبض	نوع خرج النبض ، عرض نبض النبضة ، معدل إخراج النبض
فئة الوقت	وقت عرض التمرير التلقائي ، الإضاءة الخلفية الوقت ، وقت النظام (RTC) ، تعريفة وقت

مواصفة

كهربائي صفات
نوع القياس		RMS بما في ذلك التوافقيات على نظام التيار المتردد ، الدعم 1P2W ، 3P3W ، 3P4W
دقة القياس	الجهد ، الحالي	الفئة 0.5 ، وفقا ل IEC 6157-12
	القوة النشطة	الفئة 1 / 0.5 ، وفقا IEC 61557-12
	القوة التفاعلية	الفئة 2 ، وفقا IEC 61557-12
	قوة واضحة	الفئة 1 ، وفقا IEC 61557-12
	الطاقة النشطة	الفئة 1 / 0.5S ، وفقا IEC 62053-22 ، IEC 61557-12
	الطاقة التفاعلية	الفئة 2 ، وفقا ل IEC 62053-23 ، IEC 61557-12
	عامل القوة	الفئة 1 ، وفقا IEC 61557-12
	تكرار	الفئة 0.2 ، وفقا ل IEC 6157-12
	تشويه التوافقي	الفئة 2 ، وفقا IEC 61557-12
معدل تحديث البيانات		1 ثانية. اختياري 100 مللي ثانية
إدخال الجهد	الطحال الطحال (واحد)	230 VAC (L-N) / 400 VAC (L-L)
	اتصال مباشر	المدى المقاس: من 85 إلى 275 فولتاكت (L-N) ، 85 ~ 480 فولت مع
	نطاق التردد	45 إلى 65 هرتز
	سعة التحميل الزائد	2*الأمم المتحدة لمدة ثانية واحدة
إدخال Corrent	المدى المقاس	0.005 إلى 100 أ ، التيار الأساسي (IB) هو 10 أ
إدخال Corrent	سعة التحميل الزائد	30*IMAX لمدة 0.01 ثانية
نبض النبض	نوع الواجهة	مفتوح جامع Optocoupler
	نبض ثابت	400 / 100/10/1 IMP / KWH (KVARH) (قابلة للتكوين)
	عرض النبض	60/100/200 مللي ثانية (قابلة للتكوين) ، الافتراضي هو 100 ميلي ثانية
	نوع خرج النبض	استيراد/تصدير/إجمالي الطاقة النشطة ، استيراد/تصدير/إجمالي الطاقة التفاعلية (قابل للتكوين)
	فصل	الفئة أ ، وفقا IEC 62053-31
	جهد المدخلات	5 ~ 27 VDC
ضوء مؤشر النبض على اللوحة		ثابت النبض هو 400IMP/كيلو وات ساعة
دقة الساعة في الوقت الحقيقي		0.5 s/d

ميكانيكي صفات
درجة حماية IP (IEC 60529)	تم تصميمه على شاشة IP51 الأمامية ، جسم IP30 متر

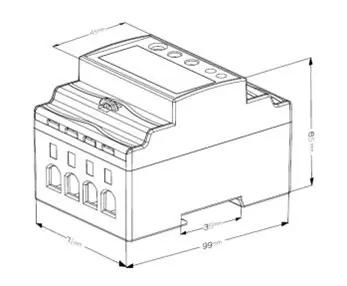

الأبعاد (W X H X D)	99 × 71 × 65 مم
موقف التثبيت	DIN RAIN تصاعد
مادة علبة العداد	UL 94 V-0
البيئة صفات
درجة حرارة التشغيل	-25 إلى+55 ℃
درجة حرارة التخزين	-40 إلى+80 ℃
رطوبة	<90 ٪ ، غير التكوين
درجة التلوث	2
ارتفاع	ما يصل إلى 2000 متر
اهتزاز	10 هرتز إلى 150 هرتز ، IEC 60068-2-6
الكهرومغناطيسي صفات
التفريغ الإلكتروستاتيكي	المستوى 4 ، وفقا ل IEC 61000-4-2 (1)
الحصانة في الحقول المشعة	المستوى 3 ، وفقا ل IEC 61000-4-3 (1)
الحصانة للعبور السريعة الكهربائية	المستوى 4 ، وفقا ل IEC 61000-4-4 (1)
الحصانة للارتجال	المستوى 4 ، وفقا ل IEC 61000-4-5 (1)
الحصانة لإجراء الاضطرابات	المستوى 3 ، وفقا ل IEC 61000-4-6 (1)
الحصانة في الحقول المغناطيسية	IEC 61000-4-8 (1)
الحصانة إلى انخفاضات الجهد	IEC 61000-4-11 (1)
الانبعاثات المشعة	الفئة ب ، وفقا EN55011
أجرت الانبعاثات	الفئة ب ، وفقا EN55011
التوافقيات	IEC 61000-3-2 (1)
(1): يتم إجراء الاختبار التجريبي وفقًا لمتطلبات درجة المنتجات الصناعية في IEC61326-1
أمان
فئة القياس	Cat III ، وفقًا لوكالة IEC 61010-1
فئة الجهد الزائد	Cat III ، وفقًا لوكالة IEC 61010-1
العزل	اختبار جهد التيار المتردد: 4kV لمدة 1 دقيقة
العزل	اختبار الجهد الدافع: 6kV - 1.2/50µs الشكل الموجي
فئة الحماية	الثاني ، وفقا IEC61010-1
الاتصالات
واجهات قياسية وبروتوكولات	2-Ware RS485 ، Modbus RTU
معدل buad	1200 إلى 38400 نقطة أساس ، الافتراضي هو 9600 نقطة أساس
بت التكافؤ	لا شيء ، حتى ، غريب ، لا شيء
توقف قليلا	1 أو 2 ، الافتراضي هو 1
وقت الاستجابة	<100ms
وضع النقل	نصف دوبلكس
مسافة الإرسال	ما يصل إلى 1000 متر
الأعلى. تحميل الحافلة	64 أجهزة كمبيوتر
