كيف يمكن للمباني الصناعية ومرافق الطاقة تبسيط إدارة بيانات الطاقة في الوقت الحقيقي؟

أدى الانتشار السريع للأنظمة الكهروضوئية الموزعة، والمصانع الذكية، والمباني التجارية الذكية إلى إعادة تشكيل أنماط استهلاك الطاقة الحديثة بالكامل. على عكس شبكات الطاقة المركزية التقليدية، تتطلب مرافق الطاقة والمرافق الصناعية اليوم بيانات طاقة شاملة وقابلة للتتبع في الوقت الحقيقي لموازنة أحمال الشبكة، وتحسين تخصيص الطاقة، وخفض النفايات التشغيلية غير الضرورية. ومع ذلك، فإن معظم أجهزة قياس الطاقة التقليدية ذات الوظيفة الواحدة يمكنها فقط تسجيل بيانات استهلاك الطاقة الأساسية. فهي تفشل في مراقبة التشوه التوافقي، وعامل الطاقة، وجهد الطور، وغيرها من المعلمات الحرجة، في حين أنها تفتقر إلى قدرات موثوقة لنقل البيانات عن بعد. وهذا يجبر مديري الطاقة على مواجهة معضلة مشتركة: كيفية تبسيط إدارة بيانات الطاقة المعقدة في الوقت الحقيقي وتحقيق مراقبة الطاقة المحسّنة عبر النظام بأكمله؟

بالنسبة لمرافق الطاقة والمباني الصناعية واسعة النطاق، أصبح جمع البيانات المجزأة أكبر عقبة أمام إدارة الطاقة بكفاءة. أجهزة القياس التقليدية لها عيوب متأصلة متعددة. أولاً، وظائف القياس المحدودة تجعل من المستحيل تغطية المعلمات الكهربائية اللحظية، وإحصاءات الطاقة متعددة التعريفات، وتخزين البيانات التاريخية على المدى الطويل. ثانيًا، لا يمكن ربط هياكل الاتصالات القديمة بسلاسة مع أنظمة SCADA ومنصات إدارة الطاقة، مما يتطلب قراءة يدوية للبيانات ويتسبب في انخفاض كفاءة العمل. ثالثًا، هناك حاجة إلى أجهزة منفصلة لمراقبة الطاقة وإحصاءات الطاقة وإخراج النبض، مما يزيد من تكاليف التركيب ويشغل مساحة تركيب إضافية داخل خزانات التوزيع.

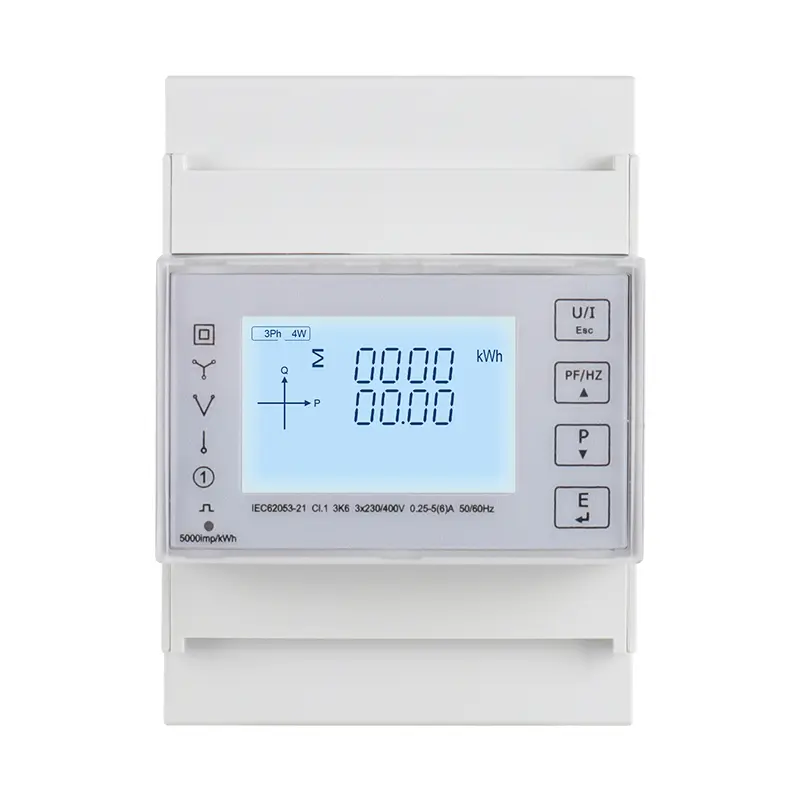

من خلال اعتماد تصميم قياسي لتركيب السكك الحديدية DIN بأربعة معاملات بأبعاد مدمجة تبلغ 99 × 71 × 65 مم، يدعم هذا المقياس الذكي الوصول المباشر إلى 100 أمبير، مما يلغي الحاجة إلى محولات تيار خارجية إضافية لمعظم السيناريوهات الصناعية التقليدية. يتوافق جهاز القياس مع أوضاع إمداد الطاقة المتعددة بما في ذلك 1P2W و3P3W و3P4W، ويتكيف بشكل مثالي مع بيئات توزيع الطاقة المعقدة بدءًا من الوحدات التجارية الصغيرة وحتى شبكات الطاقة الصناعية الكبيرة.

يتميز هذا المقياس الذكي متعدد الوظائف عن المنتجات العادية بقدرات شاملة لجمع البيانات. إنه يجمع ويعرض قيم RMS لحظية كاملة النطاق، تغطي جهد الطور إلى الطور، والجهد من الطور إلى المحايد، والتيار لكل مرحلة، والتردد، والطاقة النشطة/المتفاعلة/الظاهرة بالإضافة إلى عامل الطاقة في الوقت الحقيقي وزاوية الطور. فيما يتعلق بإحصاءات الطاقة، فهو يدعم تسجيل الطاقة النشطة والمتفاعلة ثنائية الاتجاه، وقياس الطاقة متعدد التعريفات من T1 إلى T4، وتتبع استهلاك الكهرباء اليومي لمدة 31 يومًا وتخزين بيانات الطاقة الشهرية التاريخية لمدة 12 شهرًا، مما يسهل بشكل كبير تدقيق استهلاك الطاقة وتحليل التكاليف للمؤسسات.

مزود بشاشة LCD عالية الوضوح ومفاتيح بديهية حساسة للمس، ويدعم الجهاز تحديث البيانات الافتراضية لمدة ثانية واحدة وشاشة تمرير تلقائية/يدوية قابلة للتكوين، مما يتيح للموظفين في الموقع عرض المعلمات وتعديلها مباشرة. وفي الوقت نفسه، تمنع وظيفة حماية كلمة المرور المدمجة بشكل فعال تعديل المعلمات غير المصرح به وتضمن أمان البيانات طوال التشغيل اليومي.

تعد إدارة البيانات عن بعد أهم ما يميز هذا المقياس الجديد. إنه يدمج واجهة اتصال RS485 قياسية بسلكين، مما يدعم بروتوكول Modbus RTU العالمي بمعدل باود أقصى يبلغ 38400 بت في الثانية ومسافة نقل قصوى تبلغ 1000 متر. مع وقت استجابة أقل من 100 مللي ثانية، يمكن دمج جهاز القياس بسلاسة في SCADA وEMS والعديد من أنظمة التحكم الصناعية المخصصة، مما يحقق قراءة البيانات عن بعد بنقرة واحدة وتكوين المعلمات ومراقبة الطاقة في الوقت الفعلي. بالإضافة إلى ذلك، تعمل واجهة إخراج النبض optocoupler القابلة للتكوين على توسيع إمكانية تطبيقها على محطات الحصول على البيانات التابعة لجهات خارجية.

تم تصميمه للبيئات الصناعية القاسية، المنتج يصل إلى درجة حماية IP51 للوحة الأمامية وIP30 لجسم جهاز القياس. باستخدام مادة الغلاف المقاومة للحريق UL 94 V-0، يمكن أن تعمل بثبات ضمن نطاق درجة حرارة من -25 درجة مئوية إلى +55 درجة مئوية. يتوافق جميع الأداء الكهربائي مع معايير IEC الدولية، التي تتميز بفئة قياس CAT III في جنوب شرق آسيا ومستويات متعددة مضادة للتداخل EMC، مما يوفر استقرارًا رائعًا للتشغيل دون انقطاع على المدى الطويل.

فئة	تفاصيل المواصفات
نوع التركيب	معيار DIN السكك الحديدية، 4 معامل العرض
ماكس الوصول المباشر الحالي	100 أمبير (التيار الأساسي: 10 أمبير)
نظام القياس	1P2W / 3P3W / 3P4W
دقة القياس الأساسية	الجهد والتيار: فئة 0.5؛ الطاقة النشطة: فئة 0.5S/1
تواصل	RS485، مودبوس RTU، بحد أقصى 38400 بت في الثانية
تخزين البيانات	بيانات يومية لمدة 31 يومًا وبيانات شهرية لمدة 12 شهرًا
درجة حرارة التشغيل	-25 درجة مئوية ~ +55 درجة مئوية
درجة الحماية	IP51 (الأمامي)، IP30 (الجسم)

لا يعتمد تبسيط إدارة بيانات الطاقة في الوقت الفعلي على تجميع معقد متعدد الأجهزة، بل على أجهزة قياس متكاملة وعالية الدقة. شينكونجثلاثة المرحلة أربعة أسلاك DIN السكك الحديدية متعددة الوظائف الطاقة الذكية متريجمع بشكل مثالي بين التثبيت المريح وقياس البيانات متعددة الأبعاد والاتصال المستقر عن بعد، مما يوفر حلاً فعالاً من حيث التكلفة ومنخفض الصيانة لمرافق الطاقة والشركات المصنعة الصناعية ومشاريع الطاقة الجديدة. كشريك موثوق به على المدى الطويل،زينكونجستستمر في تحسين تقنيات القياس لدعم الترقية الرقمية لأنظمة توزيع الطاقة الذكية العالمية.
